Reparatur Novamatic LCD

Repair

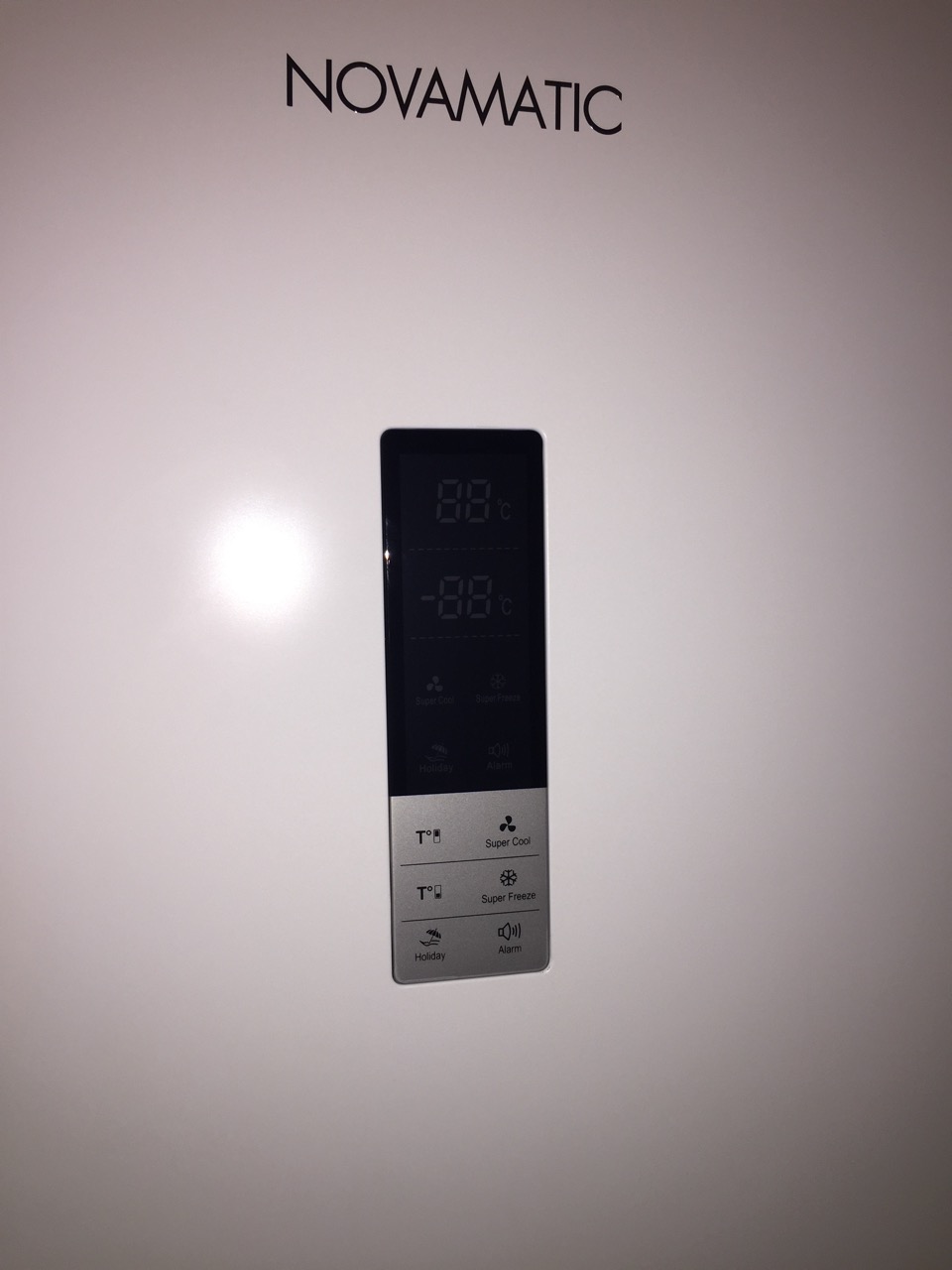

Wir haben vor ca. 5 Jahren eine Kühl-Gefrierschrank Kombination von Novamatic gekauft, Typ KS-TF 326-IB. Nach etwas mehr als 2 Jahren ging die 7-Segment LCD-Anzeige nicht mehr.

Natürlich war die Garantie abgelaufen. Meiner Meinung nach handelt es sich hier um eine Fehlkonstruktion, man könnte es auch “Sollbruchstelle” nennen. Genau dort wo die Litzen vom Öffnen/Schliessen immer gebogen werden, ist kein Schutz vorhanden.

Da die Zeit gekommen ist um Strom zu sparen, habe ich mir heute endlich Zeit genommen den Defekt zu reparieren, damit ich die Temperatur im Kühlschrank wieder sehen und einstellen kann.

In der Explosionszeichnung handelt es sich um das Kabel an Position 77:

Continue reading Reparatur Novamatic LCD →

Nintendo Game Boy ohne Sound

Repair

Ich habe einen als defekt deklarierten Game Boy DMG-01 erworben, der Verkäufer gab an dass kein Sound mehr vorhanden ist. Als erstes hab ich heute die Kopfhörerbuchse getestet, welche zu meiner Überraschung noch funktioniert. Also kein allgemeiner Defekt dass kein Sound mehr vorhanden wäre. Danach habe ich den Game Boy aufgeschraubt und das Problem sofort entdeckt:

Wie man sieht hat hier schon jemand versucht zu reparieren. Die Platine ist gebrochen, den Speaker und die abgerissenen Drähte habe ich bereits ausgelötet.

Continue reading Nintendo Game Boy ohne Sound →

Amiga 2000 green screen

Amiga, Projects, Repair

14.11.2019: Heute habe ich mit Schrecken festgestellt, dass mein Commodore Amiga 2000 aus dem Jahre 1987 nur noch einen grünen Bildschirm zeigt. Google meinte der Blinkcode deute auf einen RAM-Fehler.

Ich hatte das Problem bereits einmal, da half es die Chips  Denise, Gary, Paula, Fat Lady/Fat Agnus, Kickstart und CPU besser in die Sockel zu drücken, danach lief er wieder. Diesmal nicht.

Nach näherem Betrachten habe ich gesehen, dass die Batterie geplatzt ist und dadurch eine Leiterbahn auf dem Board zerstört wurde. Auch fängt es überall um die Batterie an zu korrodieren:

Ich gehe mal davon aus dass dies der Auslöser des Problems ist. Nun werde ich versuchen in den nächsten Tagen das Board zu reparieren.

Ich bestelle erstmal einige Ersatzteile und berichte dann über meinen Versuch, den Amiga zu retten. Der Austausch des Lüfters, der Einbau eines HDD-Controllers und eine neue Kickstart Version 3.1 ist auch geplant. Momentan ist noch Kickstart 1.2 drauf. Updates folgen…

Continue reading Amiga 2000 green screen →

Haba Nachtlicht reparieren

Repair,

Wir haben zwei Haba Nachtlichter die nach kurzer Zeit nicht mehr funktioniert haben. Um der Sache auf den Grund zu gehen habe ich mir aus einem alten Schraubenzieher einen mehr oder weniger passenden Dreieck-Schraubenzieher gebastelt.

Zum Öffnen der Nachtlichter muss man die Schrauben im Uhrzeigersinn drehen, also genau umgekehrt als man sich das gewohnt ist (Linksgewinde).

Unten im Gehäuse sind die zwei etwas längeren Schrauben, oben am Kugelkopf die zwei kürzeren. Nach dem Öffnen des Gehäuses sieht man auch schon das Problem. Anscheinend ist die schwarze Litze die zu den LED’s führt ein Schwachpunkt, bei beiden Lichtern ist diese wie man hier sieht abgebrochen:

Die Lötstellen sind mit R und B beschriftet: Red/Black.



Die Litzen einfach neu abisolieren und wieder anlöten, dann sollte das wieder für ein Weilchen halten. Die Nachtlichter funktionieren jedenfalls wieder:















Update 07.04.2022: Heute nach etwas über zwei Jahren hat unsere kleine Tochter mit beiden Lämpchen Disco gespielt, beide wieder kaputt. Diesmal haben die roten Litzen nachgelassen. Mein Spezialschraubendreher kam wieder zum Einsatz 😉

Beide roten Litzen neu gelötet, das wird nun hoffentlich das letzte Mal gewesen sein.
Wenn die nun wieder 2 Jahre halten, denke ich haben sie dann ausgedient.
